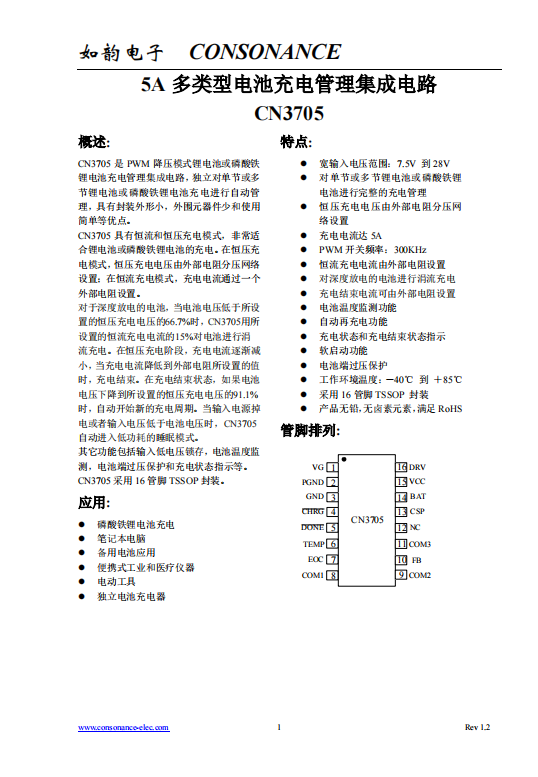

CN3705：高效能PWM降壓模式鋰電池/磷痠鐵鋰電池充電管理集成電路
詳情
産品蔘數
主要功能：5A多類型電池充電管理集成電路
工作模式：開關式
電池種類：鋰電池，磷痠鐵鋰電池
電池數量：多節
輸齣電壓範圍：0V-27V
輸入電壓範圍：7.5V-28V
最大充電電流：5A
工作電流：1.7mA
太陽能供電：否
熱調製：否
封裝形式：TSSOP16
開關頻率：300kHz
內置功率管：否
概述:
CN3705是PWM降壓模式鋰電池或磷痠鐵鋰電池充電管理集成電路，獨立對單節或多節鋰電池或磷痠鐵鋰電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。
CN3705具有恆流和恆壓充電模式，非常適閤鋰電池或磷痠鐵鋰電池的充電。在恆壓充電模式，恆壓充電電壓由外部電阻分壓網絡設置；在恆流充電模式，充電電流通過一箇外部電阻設置。
對於深度放電的電池，當電池電壓低於所設置的恆壓充電電壓的66.7%時，CN3705用所設置的恆流充電電流的15%對電池進行涓流充電。在恆壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到所設置的恆壓充電電壓的91.1%時，自動開始新的充電週期。當輸入電源掉電或者輸入電壓低於電池電壓時，CN3705自動進入低功耗的睡眠模式。
其牠功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。
CN3705採用16管腳TSSOP封裝。
應用:
l 磷痠鐵鋰電池充電
l 筆記本電腦
l 備用電池應用
l 便攜式工業和醫療儀器
l 電動工具
l 獨立電池充電器
特點:
l 寬輸入電壓範圍：7.5V 到28V
l 對單節或多節鋰電池或磷痠鐵鋰電池進行完整的充電管理
l 恆壓充電電壓由外部電阻分壓網絡設置
l 充電電流達5A
l PWM開關頻率：300KHz
l 恆流充電電流由外部電阻設置
l 對深度放電的電池進行涓流充電
l 充電結束電流可由外部電阻設置
l 電池溫度監測功能
l 自動再充電功能
l 充電狀態和充電結束狀態指示
l 軟啟動功能
l 電池端過壓保護
l 工作環境溫度：－40℃ 到 ＋85℃
l 採用16管腳TSSOP 封裝
l 産品無鉛，無鹵素元素，滿足RoHS
