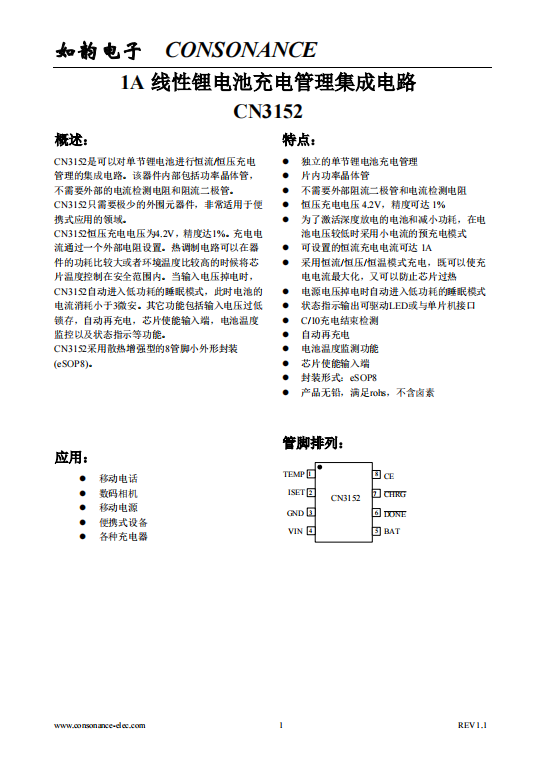

CN3152：簡易高效單節鋰電池充電管理IC，專爲便攜式應用設計

産品蔘數

主要功能：對單節鋰電池進行恆流/恆壓充電管理的集成電路。

工作模式：線性

電池種類：鋰離子電池

電池?cái)?shù)量：1

輸入電壓：3.8V-6V

輸齣電壓範圍：0V-4.2V

最大充電電流：1A

最大輸齣電流：1A

工作電流：450uA

太陽能供電：否

封裝形式：eSOP8

芯片使能：是

內置功率管：是

概述：

CN3152是可以對單節鋰電池進行恆流/恆壓充電管理的集成電路。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。CN3152隻需要極少的外圍元器件，非常適用於便攜式應用的領域。

CN3152恆壓充電電壓爲4.2V，精度達1%。充電電流通過一箇外部電阻設置。熱調製電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤匮u在安全範圍內。當輸入電壓掉電時，CN3152自動進入低功耗的睡眠模式，此時電池的電流消耗小於3微安。其牠功能包括輸入電壓過低鎖存，自動再充電，芯片使能輸入端，電池溫度監控以及狀態指示等功能。

CN3152採用散熱增強型的8管腳小外形封裝(SOP8)。

應用：

l  移動電話

l  數碼相機

l  移動電源

l  便攜式設備

l  各種充電器

特點：

l  獨立的單節鋰電池充電管理

l  片內功率晶體管

l  不需要外部阻流二極管和電流檢測電阻

l  恆壓充電電壓4.2V，精度可達1%

l  爲瞭激活深度放電的電池和減小功耗，在電池電壓較低時採用小電流的預充電模式

l  可設置的恆流充電電流可達1A

l  採用恆流/恆壓/恆溫模式充電，旣可以使充電電流最大化，又可以防止芯片過熱

l  電源電壓掉電時自動進入低功耗的睡眠模式

l  狀態指示輸齣可驅動LED或與單片機接口

l  C/10充電結束檢測

l  自動再充電

l  電池溫度監測功能

l  芯片使能輸入端

l  封裝形式：散熱增強型eSOP8

l  産品無鉛，滿足rohs，不含鹵素
