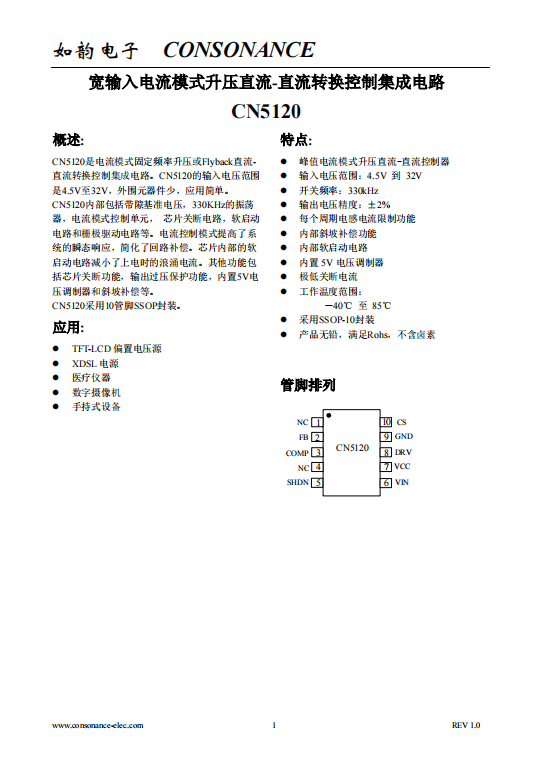

CN5120：高效電流模式固定頻率升壓/Flyback DC-DC轉換控制IC
詳情
產品參數
主要功能：寬輸入電流模式升壓直流-直流轉換控制集成電路
工作模式：PWM BOOST
輸入電壓范圍：4.5V-32V
工作電流：810uA
熱調制：否
封裝形式：SSOP10
芯片使能：是
內置功率管：否
概述:
CN5120是電流模式固定頻率升壓或Flyback直流-直流轉換控制集成電路。CN5120的輸入電壓范圍是4.5V至32V，外圍元器件少，應用簡單。
CN5120內部包括帶隙基準電壓，330KHz的振蕩器，電流模式控制單元， 芯片關斷電路，軟啟動電路和柵極驅動電路等。電流控制模式提高了系統的瞬態響應，簡化了回路補償。芯片內部的軟啟動電路減小了上電時的浪涌電流。其他功能包括芯片關斷功能，輸出過壓保護功能，內置5V電壓調制器和斜坡補償等。
CN5120采用10管腳SSOP封裝。
應用:
l TFT-LCD偏置電壓源
l XDSL電源
l 醫療儀器
l 數字攝像機
l 手持式設備
特點:
l 峰值電流模式升壓直流-直流控制器
l 輸入電壓范圍：4.5V 到 32V
l 開關頻率：330kHz
l 輸出電壓精度：±2%
l 每個周期電感電流限制功能
l 內部斜坡補償功能
l 內部軟啟動電路
l 內置5V電壓調制器
l 極低關斷電流
l 工作溫度范圍：
－40℃ 至 85℃
l 采用SSOP-10封裝
l 產品無鉛，滿足Rohs，不含鹵素
