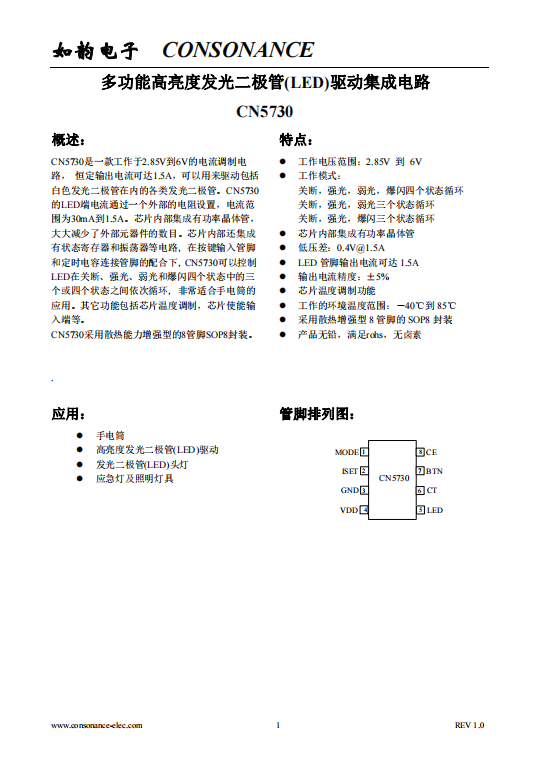

CN5730：寬電壓范圍下的高性能LED電流調制電路，支持高達1.5A恒定輸出電流
詳情
產品參數
主要功能：多功能高亮度發光二極管(LED)驅動集成電路
工作模式：線性
輸出電壓范圍：0V-5.8V
輸入電壓范圍：2.85V-6V
最大輸出電流：1.5A
工作電流：310uA
熱調制：是
封裝形式：eSOP8
調光方式：外置電阻
芯片使能：是
內置功率管：是
概述：
CN5730是一款工作于2.85V到6V的電流調制電路， 恒定輸出電流可達1.5A，可以用來驅動包括白色發光二極管在內的各類發光二極管。CN5730的LED端電流通過一個外部的電阻設置，電流范圍為30mA到1.5A。芯片內部集成有功率晶體管，大大減少了外部元器件的數目。芯片內部還集成有狀態寄存器和振蕩器等電路, 在按鍵輸入管腳和定時電容連接管腳的配合下, CN5730可以控制LED在關斷、強光、弱光和爆閃四個狀態中的三個或四個狀態之間依次循環, 非常適合手電筒的應用。其它功能包括芯片溫度調制，芯片使能輸入端等。
CN5730采用散熱能力增強型的8管腳SOP8封裝。
應用：
l 手電筒
l 高亮度發光二極管(LED)驅動
l 發光二極管(LED)頭燈
l 應急燈及照明燈具
特點：
l 工作電壓范圍：2.85V 到 6V
l 工作模式：
關斷，強光，弱光，爆閃四個狀態循環
關斷，強光，弱光三個狀態循環
關斷，強光，爆閃三個狀態循環
l 芯片內部集成有功率晶體管
l 低壓差：0.4V@1.5A
l LED管腳輸出電流可達1.5A
l 輸出電流精度：±5%
l 芯片溫度調制功能
l 工作的環境溫度范圍：－40℃到85℃
l 采用散熱增強型8管腳的SOP8封裝
l 產品無鉛，滿足rohs，無鹵素
