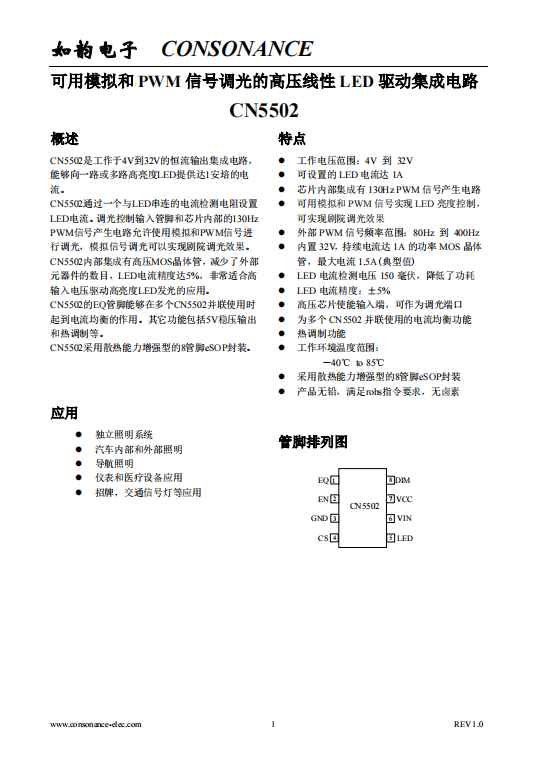

CN5502：寬電壓范圍恒流驅動，高效點亮高亮度LED
詳情
產品參數
主要功能：可用模擬和PWM信號調光的高壓線性LED驅動集成電路
工作模式：線性
輸出電壓范圍：0V-30V
輸入電壓范圍：4V-32V
最大輸出電流：1A
工作電流：320uA
熱調制：是
封裝形式：eSOP8
調光方式：外置電阻
芯片使能：是
內置功率管：是
概述
CN5502是工作于4V到32V的恒流輸出集成電路，能夠向一路或多路高亮度LED提供達1安培的電流。
CN5502通過一個與LED串連的電流檢測電阻設置LED電流。調光控制輸入管腳和芯片內部的130Hz PWM信號產生電路允許使用模擬和PWM信號進行調光，模擬信號調光可以實現劇院調光效果。CN5502內部集成有高壓MOS晶體管，減少了外部元器件的數目，LED電流精度達5%，非常適合高輸入電壓驅動高亮度LED發光的應用。
CN5502的EQ管腳能夠在多個CN5502并聯使用時起到電流均衡的作用。其它功能包括5V穩壓輸出和熱調制等。
CN5502采用散熱能力增強型的8管腳eSOP封裝。
應用
l 獨立照明系統
l 汽車內部和外部照明
l 導航照明
l 儀表和醫療設備應用
l 招牌，交通信號燈等應用
特點
l 工作電壓范圍：4V 到 32V
l 可設置的LED電流達1A
l 芯片內部集成有130Hz PWM信號產生電路
l 可用模擬和PWM信號實現LED亮度控制，可實現劇院調光效果
l 外部PWM信號頻率范圍：80Hz 到 400Hz
l 內置32V，持續電流達1A的功率MOS晶體管，最大電流1.5A(典型值)
l LED電流檢測電壓150毫伏，降低了功耗
l LED電流精度：±5%
l 高壓芯片使能輸入端，可作為調光端口
l 為多個CN5502并聯使用的電流均衡功能
l 熱調制功能
l 工作環境溫度范圍：
－40℃ to 85℃
l 采用散熱能力增強型的8管腳eSOP封裝
l 產品無鉛，滿足rohs指令要求，無鹵素
