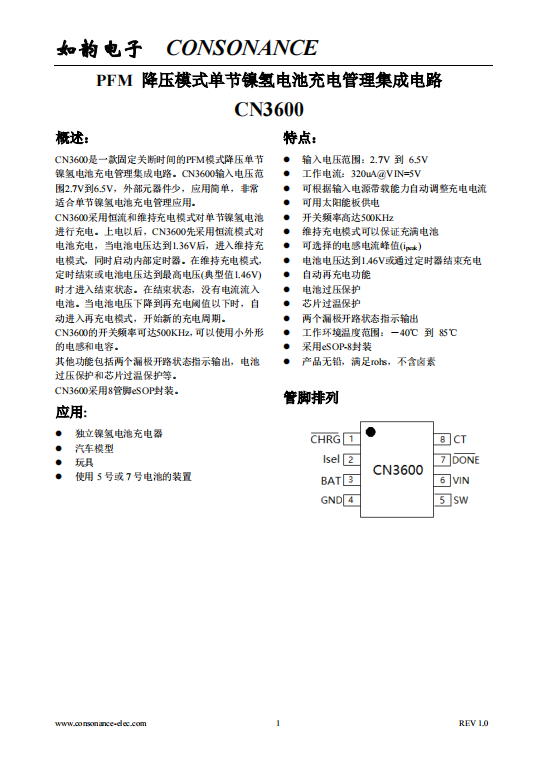

CN3600：?jiǎn)喂?jié)鎳氫電池簡易充電管理，PFM降壓型固定關斷時間充電芯片

產品參數

主要功能：PFM 降壓模式單節鎳氫電池充電管理集成電路

工作模式：開關式

電池種類：鎳氫電池

電池?cái)?shù)量：1

輸出電壓范圍：0V-1.5V

輸入電壓范圍：2.7V-6.5V

最大充電電流：1A

工作電流：320uA

太陽能供電：是

熱調制：過溫保護

封裝形式：eSOP8

開關頻率：500KHz

內置功率管：是

概述：

CN3600是一款固定關斷時間的PFM模式降壓?jiǎn)喂?jié)鎳氫電池充電管理集成電路。CN3600輸入電壓范圍2.7V到6.5V，外部元器件少，應用簡單，非常適合單節鎳氫電池充電管理應用。

CN3600采用恒流和維持充電模式對單節鎳氫電池進行充電。上電以后，CN3600先采用恒流模式對電池充電，當電池電壓達到1.36V后，進入維持充電模式，同時啟動內部定時器。在維持充電模式，定時結束或電池電壓達到最高電壓(典型值1.46V)時才進入結束狀態。在結束狀態，沒有電流流入電池。當電池電壓下降到再充電閾值以下時，自動進入再充電模式，開始新的充電周期。

CN3600的開關頻率可達500KHz，可以使用小外形的電感和電容。

其他功能包括兩個漏極開路狀態指示輸出，電池過壓保護和芯片過溫保護等。

CN3600采用8管腳eSOP封裝。

應用:

l  獨立鎳氫電池充電器

l  汽車模型

l  玩具

l  使用5號或7號電池的裝置

特點：

l  輸入電壓范圍：2.7V 到 6.5V

l  工作電流：320uA@VIN=5V

l  可根據輸入電源帶載能力自動調整充電電流

l  可用太陽能板供電

l  開關頻率高達500KHz

l  維持充電模式可以保證充滿電池

l  可選擇的電感電流峰值(i_peak)

l  電池電壓達到1.46V或通過定時器結束充電

l  自動再充電功能

l  電池過壓保護

l  芯片過溫保護

l  兩個漏極開路狀態指示輸出

l  工作環境溫度范圍：－40℃ 到 85℃

l  采用eSOP-8封裝

l  產品無鉛，滿足rohs，不含鹵素
