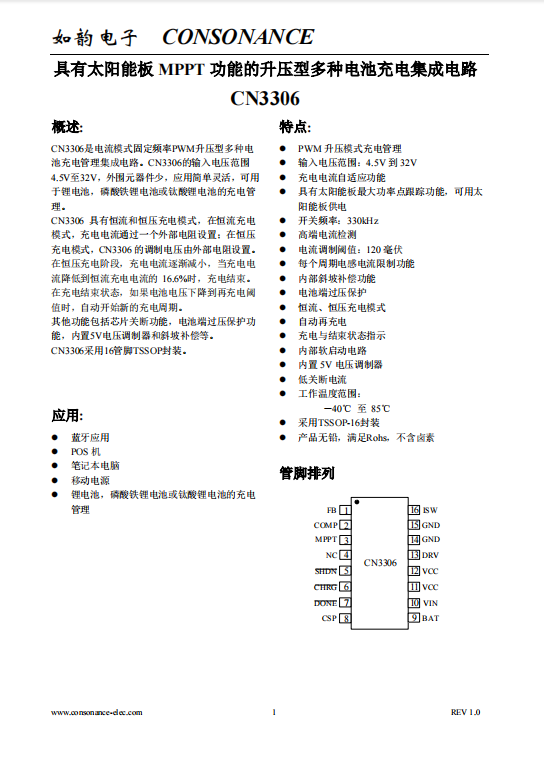

CN3306：寬電壓輸入，多電池兼容的PWM升壓充電管理IC
詳情
產品參數
主要功能：具有太陽能板MPPT功能的升壓型多種電池充電集成電路
工作模式：開關式
電池種類：鋰電池，磷酸鐵鋰電池
電池數量：多節
輸出電壓范圍：最高32V
輸入電壓范圍：4.5V-32V
工作電流：825uA
太陽能供電：是
熱調制：否
封裝形式：TSSOP16
開關頻率：330kHz
芯片使能：是
內置功率管：否
概述:
CN3306是電流模式固定頻率PWM升壓型多種電池充電管理集成電路。CN3306的輸入電壓范圍4.5V至32V，外圍元器件少，應用簡單靈活，可用于鋰電池，磷酸鐵鋰電池或鈦酸鋰電池的充電管理。
CN3306具有恒流和恒壓充電模式，在恒流充電模式，充電電流通過一個外部電阻設置；在恒壓充電模式，CN3306的調制電壓由外部電阻設置。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到恒流充電電流的16.6%時，充電結束。在充電結束狀態，如果電池電壓下降到再充電閾值時，自動開始新的充電周期。
其他功能包括芯片關斷功能，電池端過壓保護功能，內置5V電壓調制器和斜坡補償?shù)取?/span>
CN3306采用16管腳TSSOP封裝。
應用:
l 藍牙應用
l POS機
l 筆記本電腦
l 移動電源
l 鋰電池，磷酸鐵鋰電池或鈦酸鋰電池的充電管理
特點:
l PWM升壓模式充電管理
l 輸入電壓范圍：4.5V到32V
l 充電電流自適應功能
l 具有太陽能板最大功率點跟蹤功能，可用太陽能板供電
l 開關頻率：330kHz
l 高端電流檢測
l 電流調制閾值：120毫伏
l 每個周期電感電流限制功能
l 內部斜坡補償功能
l 電池端過壓保護
l 恒流、恒壓充電模式
l 自動再充電
l 充電與結束狀態指示
l 內部軟啟動電路
l 內置5V電壓調制器
l 低關斷電流
l 工作溫度范圍：
－40℃ 至 85℃
l 采用TSSOP-16封裝
l 產品無鉛，滿足Rohs，不含鹵素
