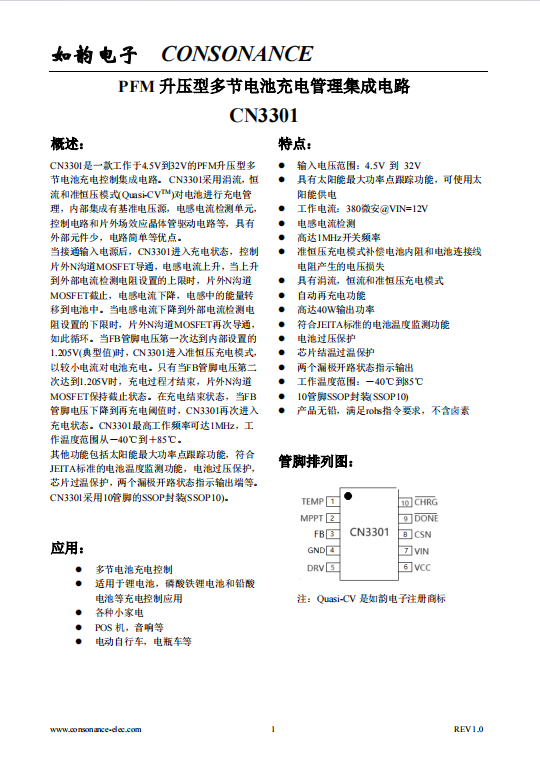

CN3301：寬電壓PFM升壓型多節電池充電控制集成電路，高效管理充電過程
詳情
產品參數
主要功能：PFM升壓型多節電池充電管理集成電路
工作模式：開關式
電池種類：鋰電池，磷酸鐵鋰電池
電池數量：多節
輸入電壓范圍：4.5V-32V
工作電流：380微安@VIN=12V
太陽能供電：是
熱調制：否
封裝形式：SSOP10
最大輸出功率：40W
芯片使能：否
內置功率管：否
概述：
CN3301是一款工作于4.5V到32V的PFM升壓型多節電池充電控制集成電路。 CN3301采用涓流，恒流和準恒壓模式(Quasi-CVTM)對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，控制電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。
當接通輸入電源后，CN3301進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當FB管腳電壓第一次達到內部設置的1.205V(典型值)時，CN3301進入準恒壓充電模式，以較小電流對電池充電。只有當FB管腳電壓第二次達到1.205V時，充電過程才結束，片外N溝道MOSFET保持截止狀態。在充電結束狀態，當FB管腳電壓下降到再充電閾值時，CN3301再次進入充電狀態。CN3301最高工作頻率可達1MHz，工作溫度范圍從－40℃到＋85℃。
其他功能包括太陽能最大功率點跟蹤功能，符合JEITA標準的電池溫度監測功能，電池過壓保護，芯片過溫保護，兩個漏極開路狀態指示輸出端等。
CN3301采用10管腳的SSOP封裝(SSOP10)。
應用：
l 多節電池充電控制
l 適用于鋰電池，磷酸鐵鋰電池和鉛酸電池等充電控制應用
l 各種小家電
l POS機，音響等
l 電動自行車，電瓶車等
特點：
l 輸入電壓范圍：4.5V 到 32V
l 具有太陽能最大功率點跟蹤功能，可使用太陽能供電
l 工作電流：380微安@VIN=12V
l 電感電流檢測
l 高達1MHz開關頻率
l 準恒壓充電模式補償電池內阻和電池連接線電阻產生的電壓損失
l 具有涓流，恒流和準恒壓充電模式
l 自動再充電功能
l 高達40W輸出功率
l 符合JEITA標準的電池溫度監測功能
l 電池過壓保護
l 芯片結溫過溫保護
l 兩個漏極開路狀態指示輸出
l 工作溫度范圍：－40℃到85℃
l 10管腳SSOP封裝(SSOP10)
l 產品無鉛，滿足rohs指令要求，不含鹵素
