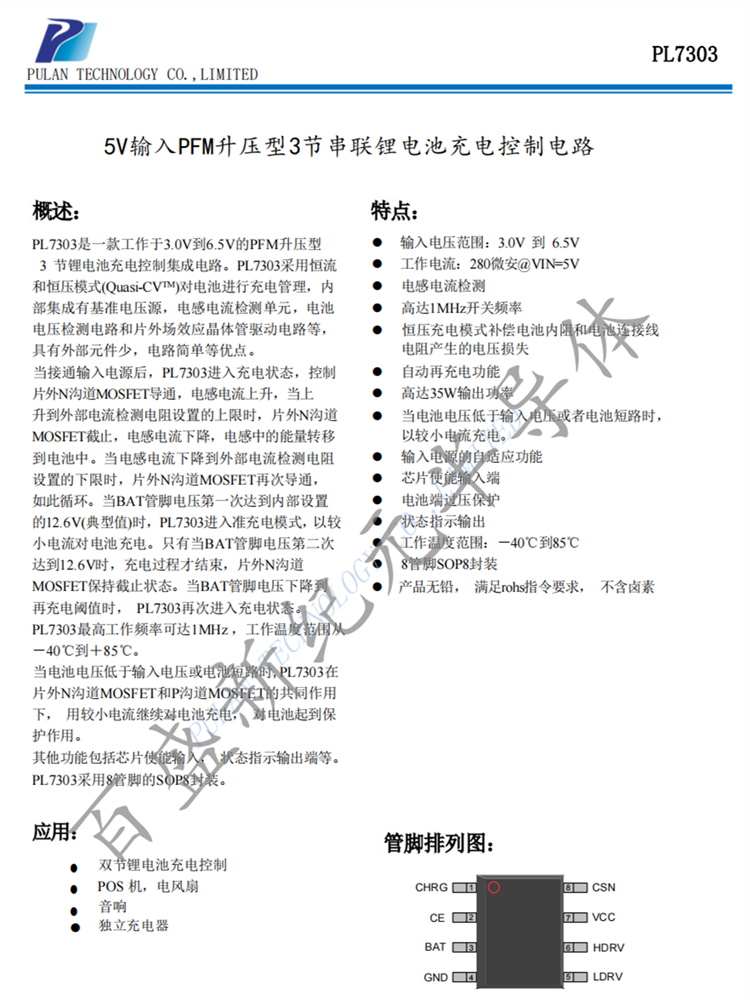

PL7303 5V輸入PFM升壓型3節串聯鋰電池充電控制電路
詳情
概述
PL7303是一款工作于3.0V到6.5V的PFM升壓型3節鋰電池充電控制集成電路。PL7303采用恒流和恒壓模式(Quasi-CVIM)對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等,具有外部元件少，電路簡單等優點。
當接通輸入電源后，PL7303進 入充電狀態，控制外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當BAT管腳電壓第一次達到內部設置的12.6V(典型值)時，PL7303進入準充電模式，以較小電流對電池充電。只有當BAT管腳電壓第二次達到12.6V時，充電過程才結束，片外N溝道MOSFET保持截止狀態。當BAT管腳電壓下降到再充電閾值時，PL7303再 次進入充電狀態。
PL7303最高工作頻率可達1MHz，工作溫度范圍從一40°C到十85°C。
當電池電壓低于輸入電壓或電池短路時,PL7303在片外N溝道MOSFET和P溝道MOSFET的共同作用下，用較小電流繼續對電池充電， 對電池起到保護作用。
其他功能包括芯片使能輸入，狀態指示輸出端等。PL7303采用8管腳的SOP8封裝。
特點
? 輸入電壓范圍：3.0V 到 6.5V
? 工作電流：280微安@VIN=5V
? 電感電流檢測
? 高達1MHz開關頻率
? 恒壓充電模式補償電池內阻和電池連接線電阻產生的電壓損失
? 自動再充電功能
? 高達35W輸出功率
? 當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。
? 輸入電源的自適應功能
? 芯片使能輸入端
? 電池端過壓保護
? 狀態指示輸出
? 工作溫度范圍：－40℃到85℃
? 8管腳SOP8封裝
? 產品無鉛， 滿足rohs指令要求， 不含鹵素
