3V升壓9V，3V升壓12V，可調限流，高效率PL7512
詳情
PL7512A 是一顆電流控制模式升壓轉化器，脈波寬度調變(PWM)， 內置 15m?/10A/14V MOSFET， 能做大功率高轉換效率， 周邊元件少節省空間， 適合用在行動裝置，寬工作電壓 2.7V~12V， 單節與雙節鋰電池都能使用， 精準反饋電壓 1.2V(±2%)， 過電流保護通過外部電阻調整， 電流控制模式讓暫態響應與系統穩定性佳， 輕載進入省電模式(Skip Mode)， 達到輕載高效率，封裝為 SOP-8L(EP)。
特性
? 工作電壓范圍 2.7V~12V
? 可調輸出電壓最高 13V
? 固定工作頻率 400kHz
? VFB 反饋電壓1.2V(±2%)
? 內置 15m?,10A,14V MOSFET
? 關機耗電流最大1μA
? 過溫保護 150℃
? 內置軟啟動
? 可調過電流保護 2A~10A
? 封裝 SOP-8L(EP)
應用范圍
? 快充移動電源
? 藍牙音箱
? 手持式產品
? 充電器
? 電子煙

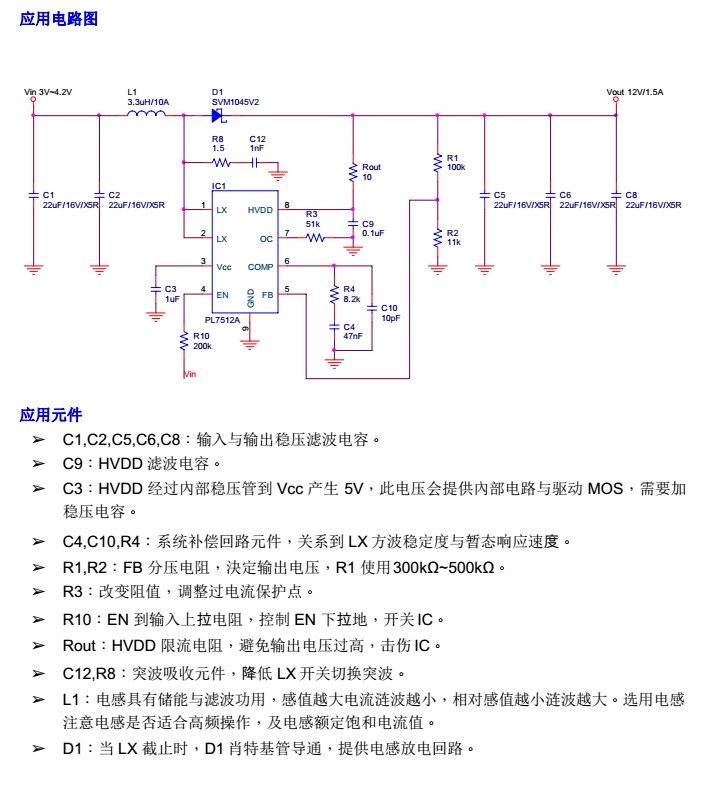

功能說明
軟起動
IC 內置軟起動功能，開機利用軟啟動限制 PWM 占空比，讓占空比慢慢打開，避免瞬間輸入涌浪電流過大。
EN 開關控制
EN 小于 0.6V 將 IC 關閉，關機 HVDD 最大耗電流 1ìA，EN 大于 1.1V 啟動 IC；輸入電壓大于 5V，在輸入與 EN 之間接 200k?。
過電流保護(OCP)
檢測通過 LX 與 GND 之間 MOS 電流，也就是電感峰值電流，觸發過電流會將占空比縮小，限制電感電流，輸出電壓也會降低；當占空比 50%以上觸發 OCP，為了讓 PWM 穩定方波，IC內部做斜率補償，占空比越大 OCP 會降低，透過外部電阻 R3 調整 OCP，R3 選用參考以下圖表，電阻值 150k?~51k?，OCP 2A~10A，OC Pin 不能空接。
