QC3.0快充識別IC，F(xiàn)P6601Q移動電源，充電器，車充
詳情
還有跟CHY103D和SC0163D PIN對PIN的 FP6600Q 可提供替換技術指導，不需要改PCB。 請聯系我司業務咨詢。

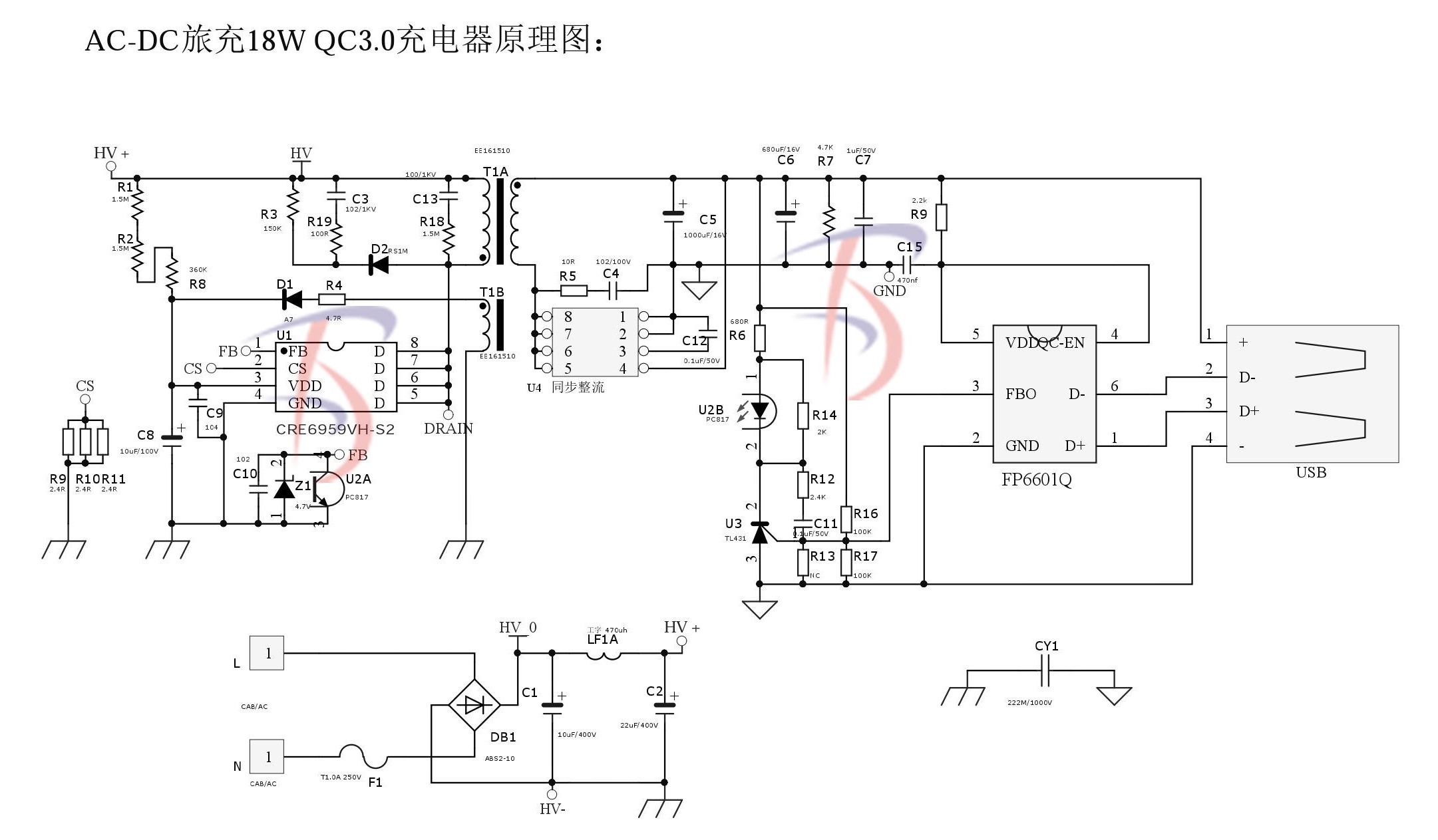

QC3.0旅充快充方案，下載鏈接：http://m.haojinhuo.cn/product/216.html
FP6601Q是高通Quick Charge 3.0/2.0（QC3.0，QC2.0）和華為海思快充（FCP）快速充電協議控制器。可自動識別充電設備類型，調整充電器的輸出電壓，使之獲得設備允許的安全最高充電電壓，在保護充電設備的前提下節省充電時間
優點：
●完全支持快速充電QC3.0，QC 2.0,華為海思快充FCP：
●A：3.6V至12V輸出電壓。
●支持USB 充電規范BC1.2。
●支持中國通信行業標準YD/T 1591-2009
●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.
●Supports USB DCP applying 1.2V on D+ and Dlines
●支持蘋果Apple設備
●支持三星設備
●可以直接PIN對PIN FP6601(QC2.0快充識別IC)
●SOT23-6無鉛封裝
FP6601Q是QC3.0，QC2.0和華為海思快充（FCP）識別芯片，功能最齊全的。在本身就支持QC3.0，QC2.0和華為海思快充（FCP）的情況下。還加了USB自動識別功能：APPLE，三星，BC1.2協議。
若手機支持快速充電協議，充電器就會以快速模式充電；若手機不支持快速充電協議，F(xiàn)P6601Q能自動識別插入的手機，自動調節D+,D-電壓，使能手機自身允許的最大充電電流，給手機充電（簡單理解就是：就是相當于原裝充電器給手機充電.
FP6601Q設計指導：
理解：
1，R1=前端IC的FB腳的上拉電阻，R2=前端IC的FB腳的下拉電阻。
2，我們可以理解是FP6601Q可以智能識別出手機，來調節改變R2的阻值，
FP6601Q是與R2并聯的方式來改變R2的阻值，使得前端IC的輸出電壓改變。
3，（可以理解是FP6601Q內置了電阻，可以智能改變電阻阻值，這樣就簡單清楚多了）
設計： 如下圖，前端IC的FB腳的R1是固定100K阻值，不變的。R2就是要通過前端IC的（輸出電壓于FB）的計算方式來計算了。
以5V來計算 的， 不 是以9V,12V 啊，20V啊。5V通用供電電壓。
然后其他就按照下圖的線路圖來就可以了，4腳不接就可以了。這是這么簡單。
前端IC：FP6601Q是QC3.0快充識別IC，不帶供電負載能力！ 所以供電負載都是前端IC提供的。
前端IC可以是DC-DC升壓，降壓，升降壓IC，也可以是AC-DC電源IC。
前端IC的選型有幾點： 1，輸出功率（供電負載能力）足夠滿足你的要求；
2，腳位有帶FB腳
應用：移動電源，車充，充電器等等，USB口手機供電設備。

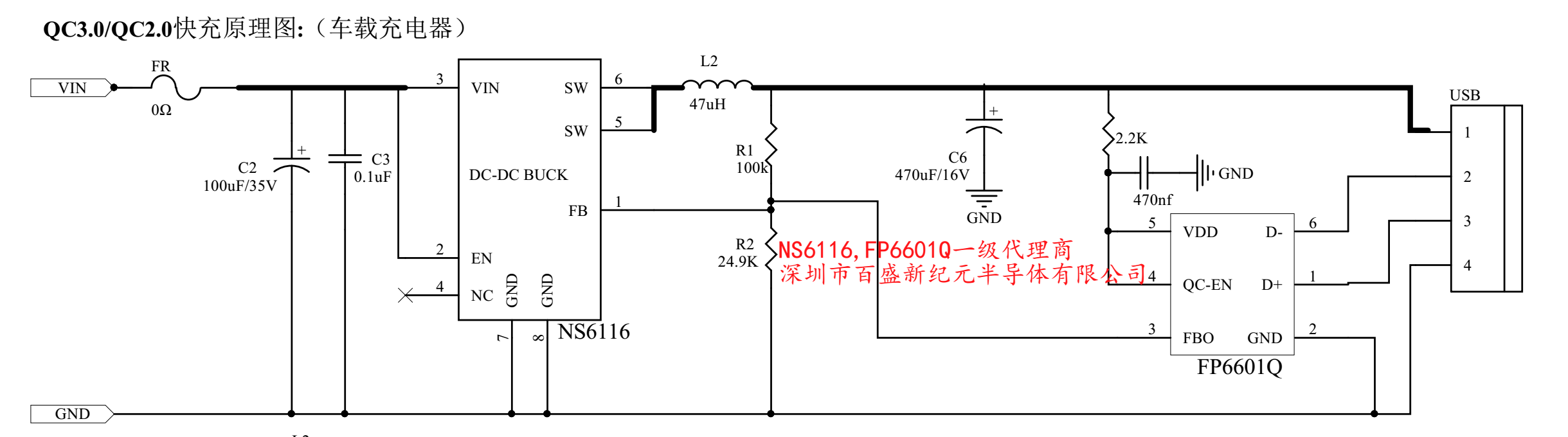

NS6116單口QC3.0快充車充充電器原理圖，功能：支持QC3.0，QC2.0，華為FCP，三星AFC快充

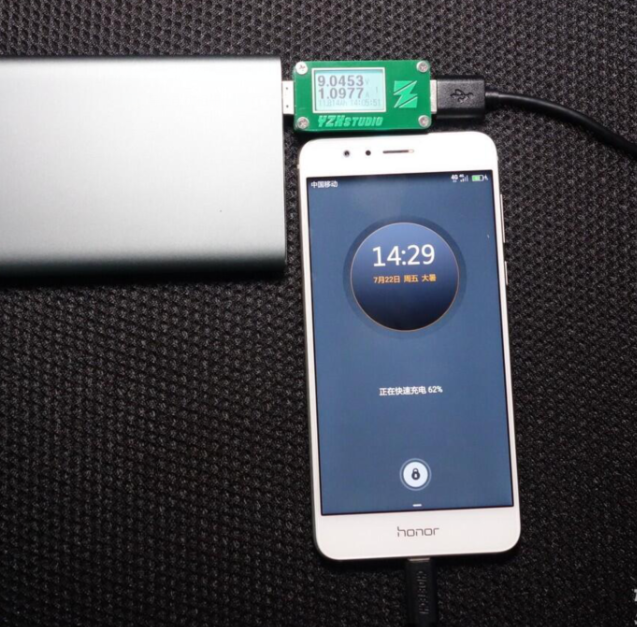

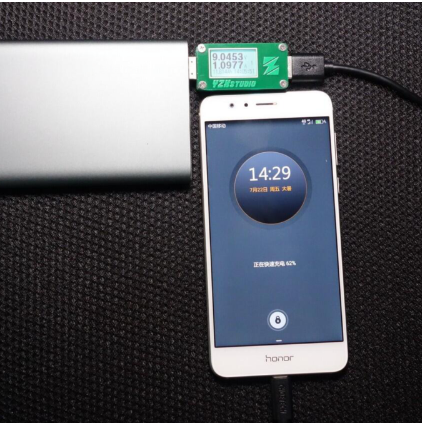

華為FCP快充測試：

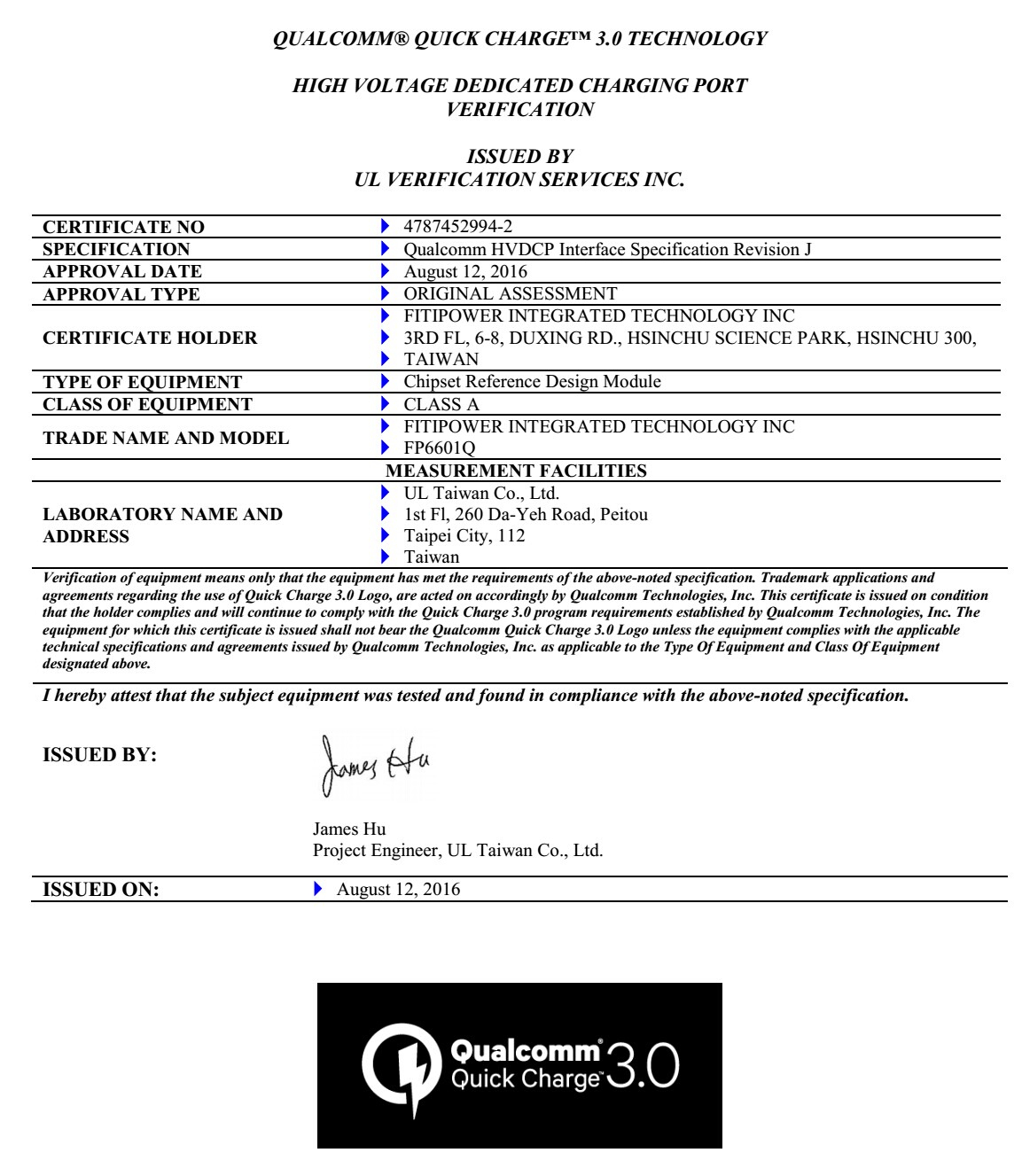

FP6601Q 高通QC3.0認證證書
