PL7501C雙節7.4V和8.4V鋰電池充電專用芯片，和保護電路方案

         PL7501C 是一款 3.6V-5.5V 輸入， 1A 輸出，雙節鋰電池/鋰離子電池充電的異步升壓充電控制器。具有完善的充電保護功能。針對不同的應用場合，芯片可以通過方便地調節外部電阻的阻值來改變充電電流的大小。針對不同種類的適配器，芯片內置自適應電流調節環路，智能調節充電電流大小，從而防止充電電流過大而拉掛適配器的現象。該芯片將功率管內置從而實現較少的外圍器件并節約系統成本。
         PL7501C 的升壓開關充電轉換器的工作頻率為 600KHz， 最大 2A 輸入充電，轉換效率為 90%。 PL7501C 輸入電壓為 5V,內置自適應環路，可智能調節充電電流， 防止拉掛適配器輸出可匹配所有適配器。PL7501C 提供 ESOP8 封裝(底部焊盤)。

特點
·升壓充電效率 90%
·充電電流外部可調
·自動調節輸入電流，匹配所有適配器
·支持 LED 充電狀態指示
·內置功率 MOS
·600KHz 開關頻率
·輸出過壓， 輸出短路保護
·輸入欠壓， 輸入過壓保護
·過溫保護

應用
·移動電源
·藍牙音箱
·電子煙
·對講機

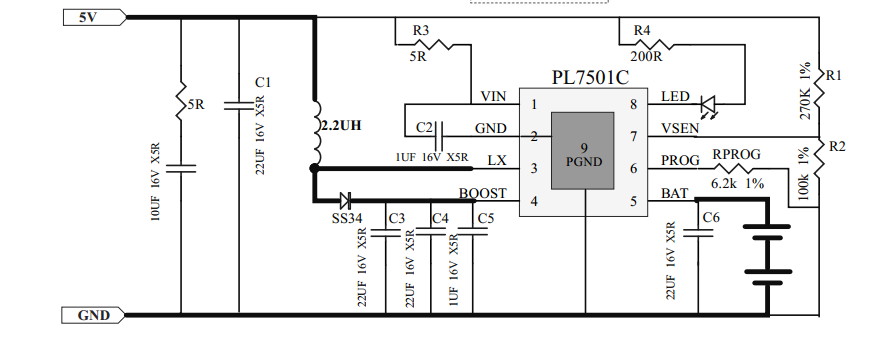

典型電路 ：

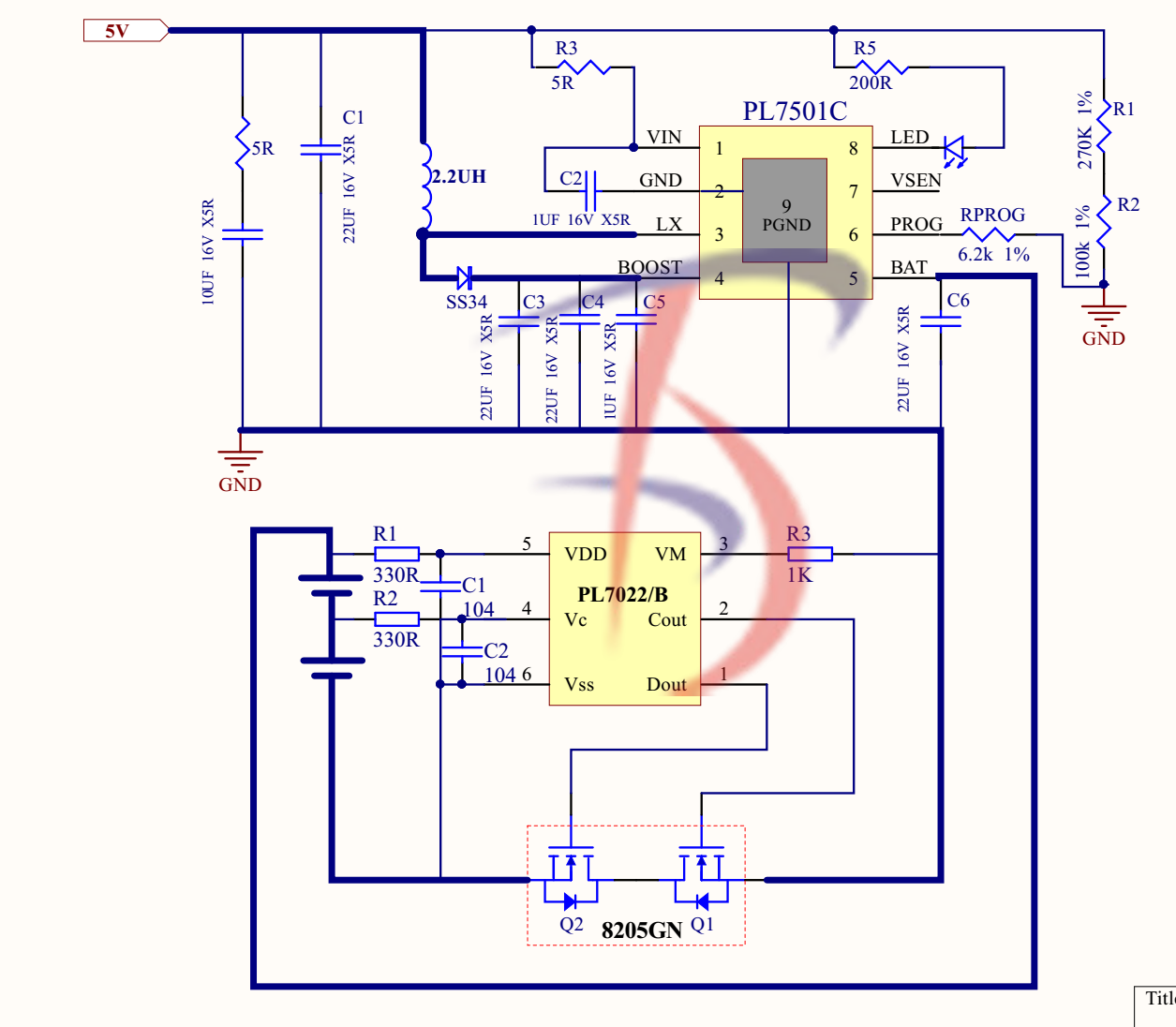

USB：5V輸入，給兩節串聯的鋰電池升壓充電芯片-PL7501C
與PL7022B兩節串聯的鋰電池保護芯片，組合電路如下:

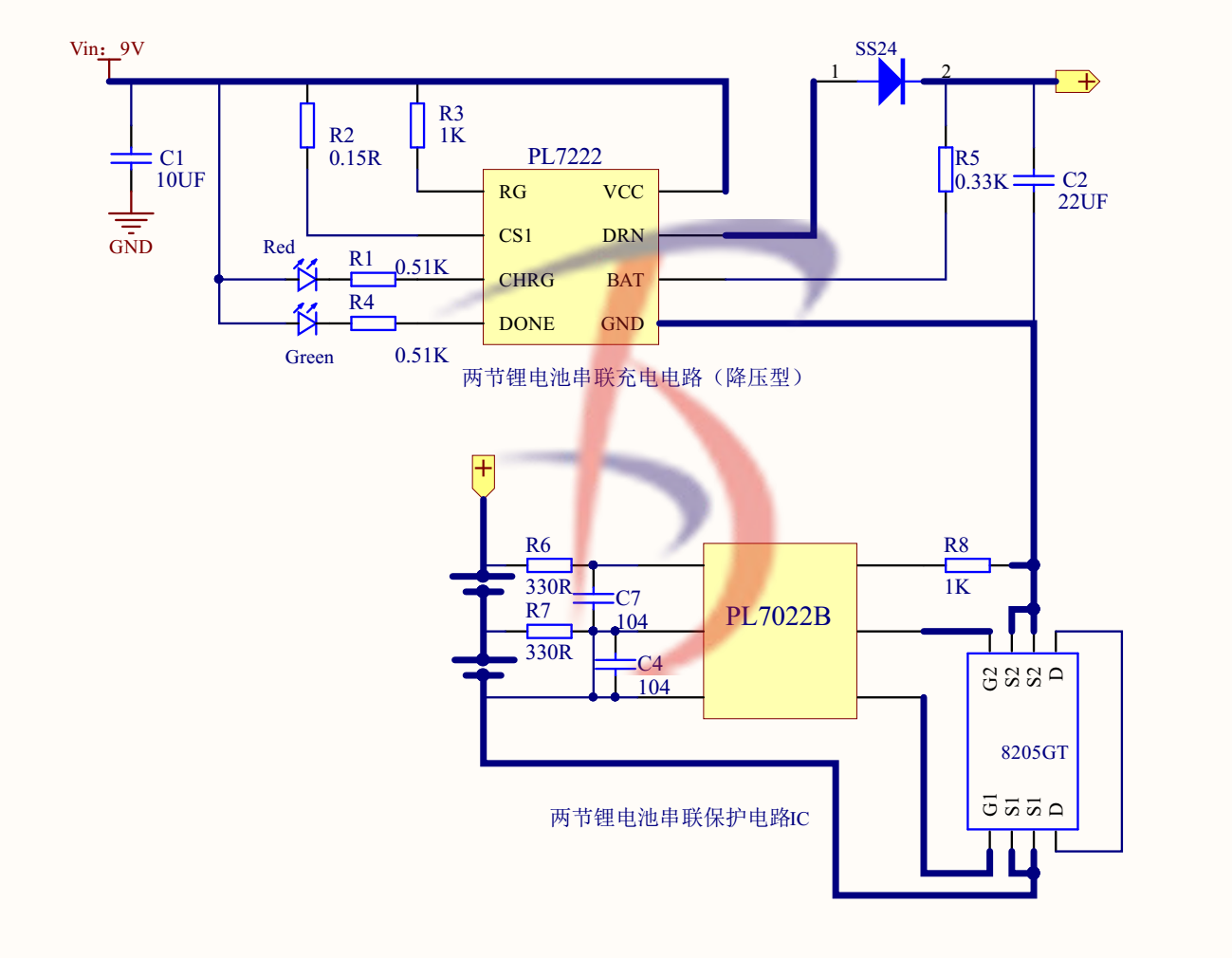

DC : 9V,12V輸入，給兩節串聯的鋰電池充電芯片-PL7222
與PL7022B兩節串聯的鋰電池保護芯片，組合電路如下:
