帶有PPS 控制器的快速充電協議，MCU內核，高調適性的JD6621協議芯片，使用簡便

JD6621為MCU架構的USB PD協議芯片控制器，可以通過軟件撰寫提供高便利性以及高調適性，來符合變化快速的快充市場替代性。JD6621快充芯片可以兼容市面上多種快充協議，通過簡潔扼要的硬件設定，配合軟件可高度配合各大不同充電器規格的需求。

JD6621 MCU通過D+/D接口處理各種專有協議，并通過CC1/CC2引腳支持USB PD Type-C。內置可編程的線纜補償，支持欠壓保護、過壓保護、可編程的過流過熱保護。單一芯片可以統整市面通用的通訊協議，芯片內建恒電壓/恒電流控制達到系統穩定度

JD6621提供Multi-PortsControl（MPC）多口并聯功能，將單一芯片延伸至多口系統應用，預先提供外部電阻選用10組不同智能降功率功能，客戶可以透過電阻就能簡易設定需求之功率，也有軟件建置不同的智能降供率提供客戶所需的個別不同輸出功率，軟硬兼施之下讓客戶擁有更多的便利性。

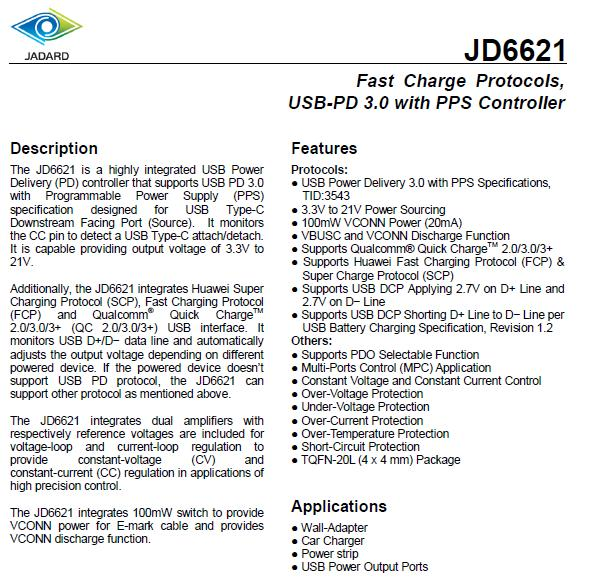

JD6621是高度集成的USB供電（PD）控制器，支 持USB PD 3.0 ，該USB PD 3.0 具有針對USB Type-C下游接口（源）設計的可編程電源（PPS） 規范。它監視CC引腳以檢測USB C型連接/分離。 它能夠提供3.3V至21V的輸出電壓。

此外，JD6621集成了硬件超級充電協議（SCP）， 快 速 充 電 協 議 （ FCP ） 和 QualcommQuick ChargeTM 2.0 / 3.0 / 3 +（QC 2.0 / 3.0 / 3 +） USB接口。它監視USB D+ / D數據線，并根據不同 的受電設備自動調整輸出電壓。如果受電設備不支 持USB PD協議，則JD6621可以支持上述其他協 議。

JD6621集成了雙放大器，分別包含用于電壓環路 和電流環路調節的參考電壓，以在高精度控制應用 中提供恒定電壓（CV）和恒定電流（CC）調節。

JD6621集成了100mW開關，可為E-mark電纜提供 VCONN電源

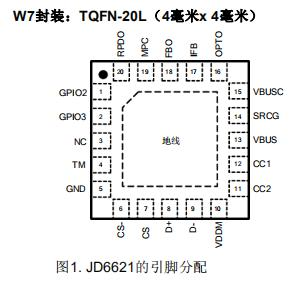

引腳分配

特征

協議：

具有PPS規范的USB Power Delivery 3.0，TID： 3543

3.3V至21V電源

100mW VCONN功率（20mA）

VBUSC和VCONN放電功能

支持QualcommQuick Charge 2.0 / 3.0/ 3 +

支持快速充電協議（FCP）和超級充電協議（SCP）

支持USB DCP，在D +線上施加2.7V，在D線上施 加2.7V

根據USB電池充電規范（修訂版1.2）支持USBDCP 將D+線短路到D線

其他：

支持PDO可選功能

多端口控制（MPC）應用

恒壓恒流控制

過壓保護

欠壓保護

過流保護

過熱保護

短路保護

TQFN-20L（4 x 4毫米）封裝

應用領域

墻上適配器

車載充電器

電源板

USB電源輸出端口

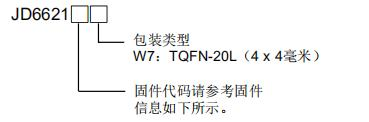

訂購信息

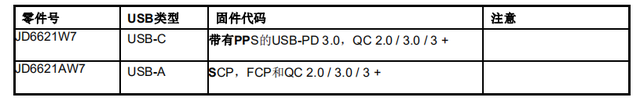

固件信息
