TP4056H是一款帶OVP輸入極限耐壓 32V，最大充電電流 1.2A 的線性鋰電池充電芯片

TP4056H系列是一款輸入極限耐壓 32V，最大充電電流 1.2A 的線性鋰電池充電芯片，

采用涓流/恒流/恒壓充電方式。充電電壓設定為 4.2V ，充電電流可通過外部電阻設定。當電

池電壓達到 4.2V 后，充電電流降至設定值的 C/5 時，TP4056H停止充電，芯片進入待機模

式。當去除電源后，TP4056H自動進入低功耗待機狀態。TP4056H可以適合 USB 電源和適

配器電源工作。由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電

阻器和隔離二極管。

2、功能特點

建議工作電壓：4.5V~5.5V

最高輸入極限耐壓電壓：32V

支持熱插拔28V（輸入端接RC吸收）

過壓保護電壓OVP：6.8V（典型值）

高達1.2A可編程充電電流

精度達±1%的4.20V預設充電電壓

無需外接MOSFET，檢測電阻以及隔離

二極管

恒定電流/恒定電壓操作

充電狀態、充電終止、無電池和故障狀

態顯示

待機模式靜態電流為1.0μA（典型值）

可激活0V電池充電

BAT端電池正負極防反接保護

2.9V涓充；C/5充電終止

自動再充電（復充）

軟啟動限制浪涌電流

結溫130℃后開始調節充電電流，155℃

關閉充電

工作溫度范圍-40°C至105°C

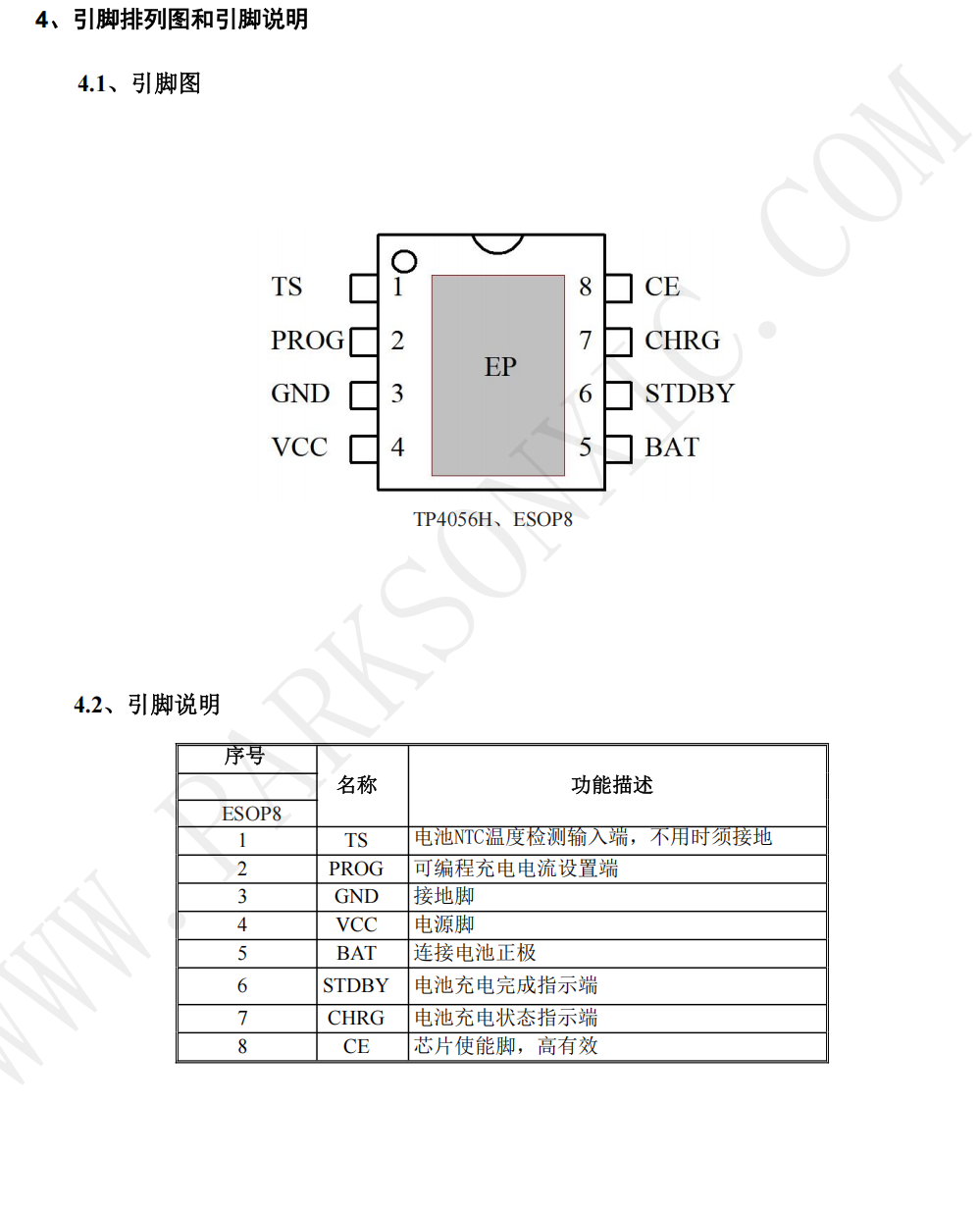

封裝形式：ESOP8

3、產品應用

頸膜槍、電子煙

藍牙耳機、GPS、穿戴設備

數碼相機、Mini音響、電子玩具，等便攜式設備

理發器、剃須刀，等各種充電器
